Инженерные сети в каркасе: что проверить по фото

Проводка и трубы внутри каркаса — вопрос пожарной безопасности и сырости.

Проверить этот этап

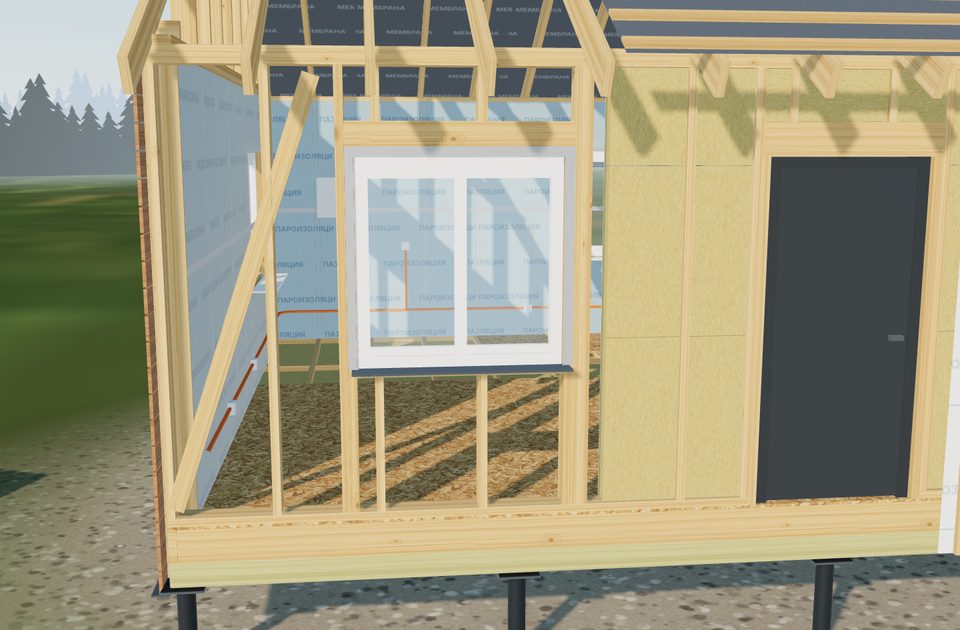

Инженерные сети в каркасе: так этап выглядит на 3D-модели каркасного дома Открыть этап на 3D-модели

Типовые ошибки бригад

5 пунктов чек-листа. По ним нейросеть проверяет ваши фото.

  1. Провода в утеплителе без гофры или металлорукава

    Чем грозит: пожароопасно

    Видно по фото

  2. Отверстия в стойках и лагах больше трети сечения или у самого края

    Чем грозит: узел ослаблен

    Видно по фото

  3. Нет вентиляции — пластиковые окна, вытяжки нет

    Чем грозит: сырость и плесень

    По фото — частично

  4. Проходы труб через пароизоляцию не загерметизированы

    Чем грозит: влага в стене

    Видно по фото

  5. Санузел и мокрые зоны без гидроизоляции пола

    Чем грозит: протечки в перекрытие

    По фото — частично

Какие фото сделать

Снимайте при дневном свете, без вспышки. Один кадр — общий план, остальные — узлы крупно.

  1. Провода в стене до зашивки
  2. Отверстия в стойках крупно
  3. Вентиляция

Проверьте этот этап у себя

Пришлите фото — разбор по этому чек-листу придёт через минуту.

Проверить фото В Telegram

Вопросы по этапу

Когда проверять этап «Инженерные сети в каркасе»?

До того как стены и потолок зашьют отделкой: после этого проводку и проходы уже не видно.

Какие фото нужны для проверки?

Сделайте 3 кадра: провода в стене до зашивки; отверстия в стойках крупно; вентиляция. Снимайте днём, без вспышки; если важен размер — положите в кадр рулетку.

Что на этом этапе нельзя проверить по фото?

По фото не видно или видно не полностью: вентиляция дома; гидроизоляция мокрых зон. Сервис прямо пишет об этом и подсказывает, что доснять или о чём спросить бригаду.

Чек-лист составлен инженером-каркасником на основе практики и СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Как мы проверяем
